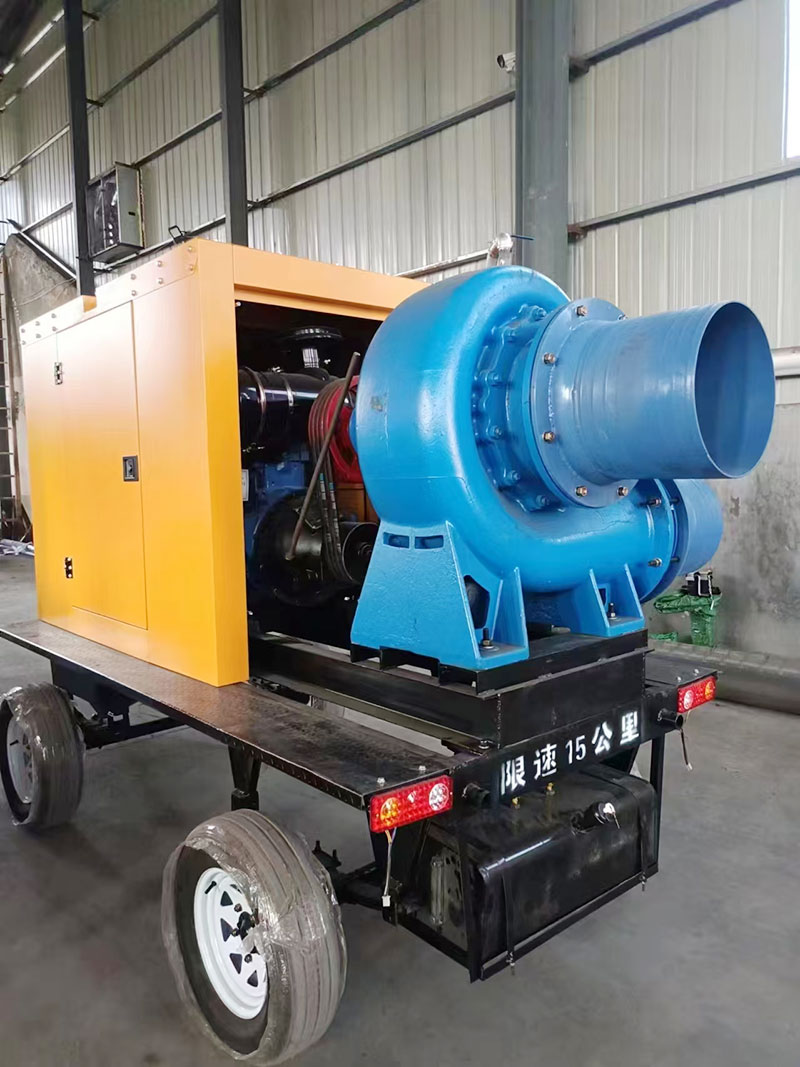

شاحنة مضخة مياه متنقلة بمحرك ديزل

تم تصميم شاحنة مضخة المياه المتنقلة بمحرك الديزل المصنوعة في الصين والتي طورتها شركة Kecheng للمستخدمين ذوي الهواتف المحمولة احتياجات الضخ أو الصرف في حالات الطوارئ. إنها تعتمد تصميمًا متكاملاً، ومجهزة بهيكل مقطورة مخصص قدرة عالية على الحركة ويمكنها الوصول بسرعة إلى موقع العملية. وقد تم تجهيز المعدات بجهاز تحكم خاص بالسوائل نظام يدعم مراقبة رأس التدفق وحماية بدون ماء، تشغيل آمن ومريح يمكن أن يتكيف الهيكل مع البيئات الممطرة أو الرطبة لضمان التشغيل المستقر في الظروف القاسية. المنتجات بدقة اتبع المعايير الفنية الوطنية ذات الصلة والمكونات الأساسية لتوفير ضمان لمدة عامين أو 6000 ساعة. سواء كان الأمر يتعلق بالإنقاذ من الفيضانات في المناطق الحضرية، أو تحويل المياه لري الأراضي الزراعية، أو تصريف المياه في حالات الكوارث الطارئة مواقع الإغاثة، هذا المنتج يمكنه التعامل مع كل هذه المهام. إنها مناسبة بشكل خاص للعمل في الهواء الطلق أو العمل المؤقت الظروف التي لا يوجد فيها مصدر طاقة ثابت. كمورد محلي، فإن Kecheng مكرسة لتوفير معدات الطاقة هذه التي تلبي حقًا متطلبات التشغيل الفعلية.

هذا الجهاز عبارة عن جهاز متكامل تم تطويره استجابة للطلب على "نقل السوائل المحمول + الاستجابة للطوارئ"، تغطي ثلاثة نطاقات طاقة: 20-50 كيلووات (صغير)، 50-100 كيلووات (متوسط)، و100-200 كيلووات (كبير) يلي:

سيناريوهات التطبيق (التكيف الحصري لشاحنات ضخ المياه المتنقلة)

1. السيطرة على الفيضانات البلدية وسيناريوهات الصرف الصحي في حالات الطوارئ (50-200KW)

• السيناريوهات القابلة للتطبيق: التشبع بالمياه في المناطق الحضرية (تصريف المياه في الطرق والجراجات تحت الأرض)، وخطوط الأنابيب البلدية التجريف (تنظيف آبار مياه الأمطار وأنابيب الصرف الصحي)، وتصريف الحفرة العميقة (نزح المياه أثناء البناء)

• القيمة الأساسية: الموديلات المتوسطة والكبيرة الحجم مجهزة بأرجل دعم هيدروليكية (وقت النشر ≥5 دقائق)، ضمان عدم النزوح أثناء التشغيل. تتبنى المكره لمضخة الصرف الصحي تصميمًا غير متشابك ويمكنه نقل مياه الصرف الصحي التي تحتوي على شوائب بحجم جسيمات لا يزيد عن 50 مم (مثل الحمأة والفروع). ال معدل التدفق 200-1000 متر مكعب/ساعة (قادر على تصريف 1500 متر مربع/1 متر من تراكم المياه العميقة في ساعة واحدة)، وكفاءة الاستجابة لحالات الطوارئ أعلى بثلاث مرات من مضخات المياه الثابتة.

2. سيناريوهات الري الزراعي وإمدادات المياه في المناطق الريفية (20-100 كيلوواط)

• السيناريوهات القابلة للتطبيق: ري المحاصيل الحقلية (قمح، أرز، أراضي زراعية بدون شبكة كهرباء)، بستان جبلي الري (أشجار الفاكهة، وحدائق الشاي، والمناطق ذات التضاريس المعقدة)، وإمدادات المياه في حالات الطوارئ الريفية (سحب المياه من الأنهار/الخزانات إلى برك تخزين المياه الخاصة بالقرويين)

• القيمة الأساسية: عرض المقطورة للمركبات الصغيرة والمتوسطة هو ≥2.2 متر، ويمكنها المرور من خلالها الطرق الريفية. يبلغ رفع الشفط لمضخة التحضير الذاتي ≥8 أمتار (لا حاجة لسحب الماء مسبقًا)، والرأس هو 10-60 مترا (يغطي حقول متعددة المدرجات). يمكن أن تستمر طاقة الديزل لمدة 8 إلى 15 ساعة (على خزان ممتلئ)، ويمكنها ري 50 إلى 200 مو من الأراضي الزراعية في يوم واحد دون الحاجة إلى النقل والتزود بالوقود بشكل متكرر.

3. سيناريوهات الإغاثة في حالات الكوارث والرفاهية العامة (قطاع الطاقة الكاملة)

• السيناريوهات القابلة للتطبيق: الصرف الصحي بعد الفيضانات (الضخ والصرف من القرى والمصانع المغمورة)، والطوارئ إمدادات المياه أثناء فترات الجفاف (جلب المياه من المناطق النائية إلى نقاط الإغاثة في حالات الكوارث)، وحرائق الغابات المساعدة القتال (تجديد المياه في مشاهد الحرائق النائية)

• القيمة الأساسية: تتمتع نماذج المركبات الكبيرة بتصنيف IP65 لمقاومة الماء (يمكن غمرها مؤقتًا في مياه بعمق 0.5 متر)، مما يجعلها مناسبة لبيئات الفيضانات. يبدأ التشغيل بسرعة (أقل من 30 ثانية)، ويمكن لأفراد الإنقاذ تشغيله بعد ساعة واحدة من التدريب. يدعم "الاتصال المتوازي متعدد المركبات" (مثل نموذجين بقدرة 100 كيلو وات يعملان جنبًا إلى جنب لمضاعفة التدفق)، وتلبية متطلبات الإغاثة على نطاق واسع في حالات الكوارث.

4. السيناريوهات الصناعية والتعدينية المؤقتة (100-200 كيلوواط)

• السيناريوهات المطبقة: الصرف المؤقت في المصانع (تصريف المياه أثناء صيانة المعدات)، تحت الأرض الصرف في المناجم (التحكم في تدفقات المياه في مناجم الفحم ومناجم المعادن، نسخة مقاومة للانفجار)، مؤقتة النقل في المنشآت الكيميائية (نقل النفايات السائلة الحمضية والقلوية بواسطة مضخات مقاومة للتآكل)

• القيمة الأساسية: يتوافق الطراز المقاوم للانفجار مع معيار Ex dⅡB T4 وهو مناسب للمواد القابلة للاشتعال و البيئات المتفجرة في المناجم؛ الأجزاء المتدفقة من المضخة المقاومة للتآكل مصنوعة من الفولاذ المقاوم للصدأ 304 الفولاذ/البلاستيك الفلوري، مع نطاق مقاومة للأحماض والقلويات يتراوح من 2 إلى 12. ويمكن أن يعمل بشكل مستمر لمدة 24 ساعة. ساعات (مع وقت تشغيل سنوي ≥ 5000 ساعة)، لتلبية متطلبات الأحمال الثقيلة للصناعة.

5. سيناريوهات النقل والبنية التحتية (50-150 كيلوواط)

• السيناريوهات القابلة للتطبيق: إمدادات المياه في حالات الطوارئ في مناطق خدمة الطرق السريعة (المياه اللازمة لشحن الأكوام ودورات المياه)، صيانة الجسور العابرة للبحر (الصرف على أسطح الجسور وإمدادات المياه المضادة للتآكل لأرصفة الجسور)، الصرف المؤقت في أنفاق السكك الحديدية (تصريف المياه أثناء البناء)

• القيمة الأساسية: المقطورة مجهزة بنظام فرامل ABS (سرعة القيادة أقل من 60 كم/ساعة، آمنة للتنقل على الطرق السريعة). تم تجهيز الطراز المتوسط الحجم برف أنابيب مياه قابل للطي (قادر على تخزين 50 مترًا من الضغط العالي أنابيب المياه)، ولا تزيد مدة النشر عن 15 دقيقة. يمكن أن تتكيف مع بيئات البنية التحتية القاسية مثل ارتفاع درجة الحرارة والرطوبة العالية، ولا داعي للقلق بشأن فترات التوقف عن العمل طوال العام.

مزايا المنتج (القدرة التنافسية الأساسية لشاحنات ضخ المياه المتنقلة)

المعلمات التقنية (نطاق الطاقة الكامل 20-200KW)

الميزات التقنية (تصميم حصري لشاحنات ضخ المياه المتنقلة)

1. تكنولوجيا هيكل المقطورة المخصصة

• الجزء الصغير (20-50 كيلو وات): يعتمد هيكل فولاذي خفيف Q235 (سمك 5 مم)، بوزن لا يزيد عن 2000 كجم. مناسبة لسحب شاحنة صغيرة/شاحنة خفيفة. خطاف الجر عبارة عن رأس كروي قياسي مقاس 50 مم يمكن تثبيته بسرعة متصل. تصميم بدون فرامل (لسيناريوهات السرعة المنخفضة في المناطق الريفية)، نصف قطر الدوران أقل من 5 أمتار، مناسب للطرق الضيقة.

• الجزء المتوسط (50-100 كيلو وات): تمت ترقيته إلى هيكل مقوى (سمك 8 مم)، ومجهز بأربع مجموعات هيدروليكية أرجل الدعم (سعة تحميل ساق واحدة ≥2000 كجم)، توسيع/تراجع بزر واحد (الوقت ≥5 دقائق)، بدون إزاحة أثناء العملية مجهزة بفرامل اليد، يمكن تثبيتها في المشاهد المنحدرة.

• القطاع الكبير (100-200 كيلو وات): هيكل عالي التحمل (سمك 12 ملم)، مزود بنظام فرامل مانعة للانغلاق ABS (القيادة السرعة أقل من 60 كم/ساعة، أمان عالي السرعة)؛ الجزء الأمامي من السيارة مزود بأضواء تحذيرية (وامضة وانعطاف)، ضمان رؤية عالية أثناء العمليات الليلية أو الضبابية. 6 مجموعات من أرجل الدعم الهيدروليكية (حمولة ساق واحدة السعة ≥5000 كجم)، مناسبة للأرضيات غير المستوية (المنحدر ≥10°).

2. تصميم مضخات السوائل المتخصصة

• مضخة التحضير الذاتي (20-100 كيلو وات): تعتمد هيكل "المكره الحلزوني المزدوج + غرفة فصل الهواء عن الماء"، مع وقت تحضير ذاتي يبلغ ≥60 ثانية ورفع شفط يتراوح من ≥8 إلى 12 مترًا. لا يلزم تحضير الماء يدويًا. ال تم تجهيز مدخل المياه بشاشة فلتر من الفولاذ المقاوم للصدأ (بقطر أقل من أو يساوي 10 مم) لمنع الجزيئات الكبيرة من الشوائب من دخول جسم المضخة.

• مضخة الصرف الصحي (50-200 كيلو وات): تصميم دافع مفتوح (بدون تشابك)، قادرة على تمرير مياه الصرف الصحي التي تحتوي على ألياف و الحمأة (حجم جسيمات الشوائب أقل من 50 مم) ؛ جسم المضخة مصنوع من الحديد الزهر المقاوم للتآكل (صلابة HB200)، و عمر الخدمة أطول بنسبة 50% من عمر المضخات العادية. الختم الميكانيكي مصنوع من كربيد السيليكون، وهو مانعة للتسرب ومناسبة للتشغيل على المدى الطويل.

• المضخة المقاومة للتآكل (100-200 كيلو وات): مكونات التدفق (المكره، غلاف المضخة) مصنوعة من 304 الفولاذ المقاوم للصدأ (للتآكل الشائع) أو البلاستيك الفلوري (للتآكل القوي)، مع مقاومة الأحماض والقلويات نطاق الرقم الهيدروجيني 2-12. أجزاء الختم مصنوعة من مطاط الفلور وهي مناسبة لنقل المواد الكيميائية سائل النفايات.

3. نظام التحكم الذكي (KCPLC-04 Pump Exclusive Edition)

• الوظائف الأساسية:

① مراقبة معلمات السوائل: عرض في الوقت الحقيقي لمعدل التدفق (مقياس التدفق التوربيني) والرأس (مستشعر الضغط)، و إنذار عند تجاوز النطاق (مثل انخفاض معدل التدفق الذي يشير إلى انسداد شاشة الفلتر).

② حماية السلامة: عند التشغيل بدون ماء (يتم اكتشافه بواسطة مستشعر مستوى السائل)، ستقوم الآلة بذلك يتم إغلاقه تلقائيًا خلال 3 ثوانٍ (لحماية الختم الميكانيكي). عندما يكون المحرك يحتوي على نسبة عالية من الماء درجة الحرارة وضغط الزيت المنخفض، سوف يقلل الحمل تلقائيًا ويغلق.

③ التكيف مع الهاتف المحمول: تدعم النماذج المتوسطة والكبيرة الحجم المراقبة عن بعد عبر تطبيق الهاتف المحمول (اتصال شبكة 4G)، مما يسمح بتحديد الموقع (تحديد المواقع عبر نظام تحديد المواقع العالمي) وعرض حالة التشغيل، مما يجعله مناسبًا للمركبات المتعددة إيفاد.

④ الربط متعدد المركبات: تدعم الطرازات الكبيرة التحكم المتوازي لـ 8 مركبات، مع انحراف موازنة التحميل بمقدار لا أكثر من 5%، لتلبية الطلب على الصرف على نطاق واسع.

4. تحسين التكيف مع البيئة الكاملة

• تصميم الحماية: القسم الصغير هو IP54 (مقاوم لرذاذ المطر والغبار)، والقسم المتوسط/الكبير هو اختياري IP65 (الغمر قصير المدى في عمق الماء 0.5 متر). سطح جسم السيارة يخضع لثلاثية عملية مقاومة الصدأ "الغسيل الحمضي والفوسفات + الجلفنة + طلاء المسحوق" (اختبار مقاومة رذاذ الملح ≥500) ساعات)، مما يجعلها مناسبة للبيئات الرطبة والساحلية.

• بدء التشغيل في درجات حرارة منخفضة: في البيئات التي تقل عن -25 درجة مئوية، يتوفر "سخان الزيت + التسخين المسبق لسائل التبريد + الوقود" الاختياري يمكن تركيب السخان" (نظام التسخين الثلاثي). معدل نجاح بدء التشغيل هو ≥99%، ويمكن أن يعمل بشكل طبيعي في الشتاء الشمالي.

• النشر السريع: تستخدم واجهة أنابيب المياه أدوات توصيل سريعة (DN50-DN200)، ويمكن توصيل أنابيب المياه يتم الانتهاء منها في غضون 10 دقائق. تم تجهيز الموديلات المتوسطة والكبيرة الحجم بأرفف أنابيب مياه قابلة للطي (قادرة على تخزين 50-100 متر من أنابيب المياه ذات الضغط العالي)، مما يلغي الحاجة إلى أدوات معالجة إضافية.

اختيار الطاقة (مطابقة دقيقة لسيناريوهات الأجهزة المحمولة)

1. أساس الاختيار الأساسي

2. توصية الطاقة للسيناريوهات النموذجية

طريقة الاستخدام (التشغيل الحصري لشاحنات ضخ المياه المتنقلة)

1. فحص ما قبل بدء التشغيل (مع التركيز على المكونات المتحركة والسوائل)

2. عملية بدء التشغيل (عملية توزيع الطاقة)

(1) 20-50KW (صغير)

1. تثبيت المقطورة: قم بإيقاف السيارة على أرض مستوية. ليست هناك حاجة إلى أرجل داعمة (لا تحتاج إلى أرجل صغيرة). اسحب فرملة اليد بإحكام.

2. توصيل الأنابيب: قم بتوصيل مدخل المياه بأنبوب الشفط (الموضع في مصدر المياه، بعمق ≥1 متر)، وقم بتوصيل مخرج المياه بأنبوب التصريف.

3. بدء التشغيل والتشغيل: افتح صمام الوقود ← وضع التحكم "اليدوي" ← التسخين المسبق لمدة 30 ثانية (درجة حرارة منخفضة) ← ابدأ تشغيل المحرك ← راقب سرعة الدوران (1500 دورة/دقيقة) ← بعد أن تبدأ المضخة ذاتية التحضير في تفريغ الماء (حوالي دقيقة واحدة)، اضبط سرعة الدوران حتى يفي معدل التدفق بالمعيار.

(2) 100-200 كيلو واط (كبير)

1. تثبيت المقطورة: بعد توقف السيارة تمامًا، قم بتمديد أرجل الدعم الهيدروليكية (التي تعمل بها زر واحد على وحدة التحكم)، وقم بقفل السيارة عندما تكون مستوية، وقم بتنشيط نظام الفرامل ABS.

2. اتصال خط الأنابيب: أنبوب الشفط/الصرف السريع لرسو السفن، تحقق من الختم (لا يوجد تسرب)؛

3. البدء والتشغيل: الوضع "اليدوي/التلقائي" لوحدة التحكم ← بدء الهواء (اضغط على صمام التشغيل) ← فحص الزيت الضغط بعد بدء تشغيل المحرك (≥0.3MPa) ← بدء تشغيل مضخة المياه ← التحميل المتدرج (20% → 50% → 100%)، وضبط التدفق إلى قيمة الطلب من خلال وحدة التحكم.

3. مراقبة التشغيل وإيقاف التشغيل

• المراقبة في الوقت الفعلي: سجل معدل التدفق والرأس ودرجة حرارة ماء المحرك (≥95 درجة مئوية) وضغط الزيت (≥0.2MPa) كل 30 دقيقة؛ بالنسبة لنماذج المركبات الكبيرة، يمكن التحقق من الموقع وحالة المركبات المتعددة من خلال التطبيق لمنع حدوث ذلك انقطاع الأنابيب ونقص المياه.

• معالجة الاستثناءات:

① انخفاض التدفق: توقف لتنظيف فلتر المياه (انسداد الشوائب)، وتحقق مما إذا كان أنبوب الشفط يتسرب (مضخة فتيلة ذاتية)؛

② صوت غير طبيعي لمضخة المياه: توقف وتحقق من المكره (ما إذا كان هناك جسم غريب عالق)، والمحمل (التآكل يحتاج إلى استبدال)؛

③ تحول المقطورة: تتوقف النماذج الكبيرة على الفور، وتعيد ضبط أرجل الدعم لضمان المستوى؛

• عملية إيقاف التشغيل:

① التفريغ: قم بتقليل السرعة إلى سرعة الخمول، وأوقف تشغيل مضخة المياه ← أوقف تشغيل صمام المدخل/المخرج؛

② التوقف: اضغط على زر "الإيقاف" بوحدة التحكم ← أغلق صمام الوقود؛

③ النهاية: اسحب ساق الدعم (متوسطة/كبيرة)، وطبق أنبوب الماء، ونظف شوائب الفلتر، وسجل بيانات التشغيل.

السلامة والحماية (المواصفات الحصرية لشاحنات ضخ المياه المتنقلة)

1. سلامة القيادة (جوهر عملية الحركة)

• متطلبات الجر:

① يجب سحب نماذج المركبات الصغيرة بواسطة شاحنات صغيرة بوزن ≥1.5 طن، ويجب قطر المركبات المتوسطة/الكبيرة بواسطة شاحنات صغيرة شاحنات ≥5 طن. يجب أن تتوافق حبال/قضبان القطر مع معيار GB/T 25980.

② قبل القيادة، تحقق من توصيل خطاف القطر (مغلق في مكانه)، وضغط الإطارات (≥0.8MPa)، والكبح النظام (الأنظمة الكبيرة مع فحص ذاتي ABS).

③ على الطرق الريفية، يجب ألا تزيد السرعة عن 30 كم/ساعة؛ وعلى الطرق السريعة يجب ألا تزيد السرعة عن 60 كم/ساعة. متى عند الانعطاف، أبطئ السرعة (لا تزيد عن 20 كم/ساعة) لتجنب الانقلاب.

• السلامة في الموقع

①عند العمل، قم بإعداد علامات التحذير (علامات مثلثة، وأضواء التحذير) وامنع الموظفين غير العاملين من الدخول في دائرة نصف قطرها 5 أمتار.

عند وضع أنبوب الشفط في مصدر المياه، يجب أن يشرف عليه شخص ما لمنعه من السقوط فيه الماء. يجب إبقاء مخرج أنبوب الصرف بعيدًا عن الأشخاص لمنع الإصابة بالضغط العالي رش الماء.

2. السلامة التشغيلية (مخاطر السوائل والمخاطر الميكانيكية)

• متطلبات الموظفين:

① يجب أن يحمل المشغلون "رخصة قيادة مركبة" (C1 أو أعلى، لقطر المركبات الصغيرة) أو B2 (للقطر المركبات الكبيرة)، واجتياز التدريب المتخصص الذي تقدمه شركة Kecheng.

②عند العمل، ارتدي أحذية مضادة للانزلاق وقفازات مقاومة للماء. عند ملامسة السوائل المسببة للتآكل، قم بارتداء الأحماض و قفازات مقاومة للقلويات لتجنب الحروق من الوسط.

• موانع التشغيل:

① لا تقم بتشغيل مضخة المياه بدون ماء (حتى لفترة قصيرة من الوقت سوف تلحق الضرر بالختم الميكانيكي).

② لا تقم بتشغيل المركبات الكبيرة عندما لا تكون أرجل الدعم ممتدة بالكامل (جسم السيارة غير مستقر ومنبطح إلى النزوح).

③ يحظر نقل الوسائط التي تتجاوز قدرة مضخة المياه (على سبيل المثال، إذا كانت المضخة عادية ينقل الأحماض القوية، وينبغي استخدام مضخة مقاومة للتآكل).

• الاستجابة للطوارئ:

① انفجار أنبوب الماء: أوقف الجهاز على الفور، وأغلق الصمام واستبدل أنبوب الماء.

② حريق المحرك: استخدم طفايات الحريق ذات البودرة الجافة لإطفاء الحريق (يمنع استخدام الماء)، وإجلاء الناس.

③ خطأ التسرب: افصل مصدر الطاقة، وارتداء معدات عازلة لفحص الأسلاك، ولا تلمسها المكونات الكهربائية دون حماية.

3. الحفاظ على السلامة (التركيز على الأجزاء المتحركة)

• الاستعدادات قبل الصيانة:

① افصل مصدر طاقة المحرك، وأغلق صمام الوقود، وقم بتعليق علامة تحذير تقول "تحت الصيانة، لا تبدأ".

②بالنسبة للمركبات الكبيرة، يجب سحب أرجل الدعم، ويجب إيقاف السيارة على أرض مستوية، ويجب ينبغي تشديد الفرامل.

③ قم بتنظيف الوسط المتبقي في مضخة المياه (بالنسبة لمضخات الصرف الصحي، اشطفها بالماء النظيف؛ بالنسبة للمضخات المسببة للتآكل، نظفها مع تحييد الحل).

• الصيانة الرئيسية:

① نظام المقطورة: تحقق من تآكل الإطار (عمق المداس ≥1.6 مم) ومستوى الزيت في أرجل الدعم الهيدروليكي (حتى العلامة) اسبوعيا. قم بتشحيم خطاف الجر (أضف الشحم) وتحقق من سمك وسادات الفرامل (≥3 مم) كل مرة ربع.

② نظام مضخة المياه: قم بتنظيف شاشة الفلتر شهريًا، وتحقق من الختم الميكانيكي (بدون تسرب) كل 3 أشهر، واستبدل شحم المحمل (3# شحم الليثيوم) كل 6 أشهر.

③ نظام المحرك: قم بتغيير زيت المحرك (15W-40) وفلتر الزيت وفلتر الهواء بانتظام. بدقة استخدام الأجزاء الأصلية من Kecheng لتجنب فقدان الضمان.

جدول دورة الصيانة والخدمة (حصريًا لشاحنات ضخ المياه المتنقلة)
